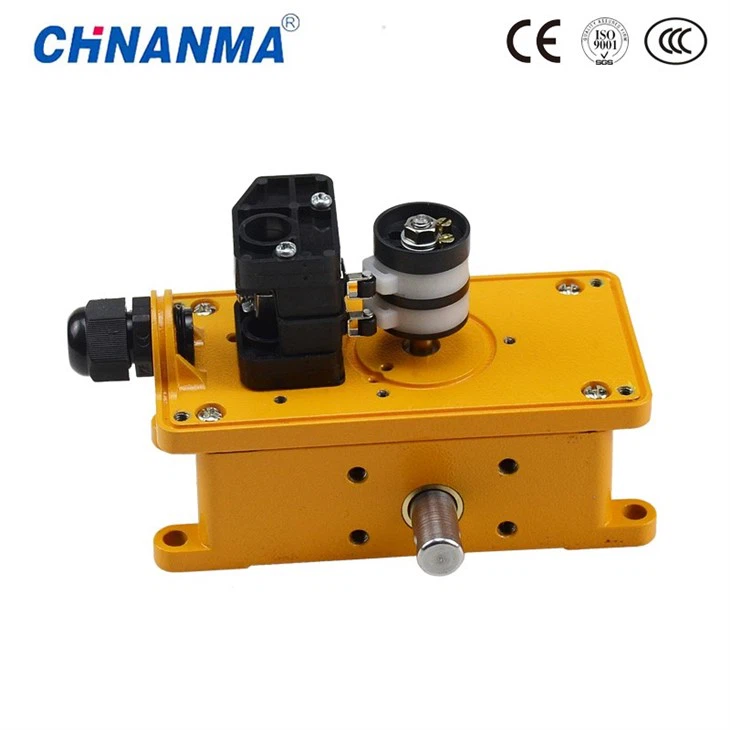

Pembatas Perjalanan Multifungsi

Pengenalan Produk:

NMLX-1:16 Pembatas perjalanan multifungsi

Pembatas perjalanan multifungsi dapat digunakan secara luas dalam konstruksi, pelabuhan, pertambangan dan industri pengangkatan lainnya, kontrol dan batas koordinat ruang mesin transmisi, dengan ukuran kecil, berbagai fungsi, presisi tinggi, batas dapat disesuaikan, instalasi universal dan pemeliharaan serta penggunaan penyesuaian yang mudah dan karakteristik lainnya

Parameter teknis utama:

A. Lingkungan kerja: Kelembapan sekitar: 233-328K (-40--+55 derajat ); Kelembaban relatif: tidak lebih dari 90%;
B. Rasio transmisi: 1:13-960;
C. akurasi posisi berulang: kesalahan sudut memori CAM tidak lebih besar dari;

D. tegangan pengenal:AC: 125-250V, DC: 30V;
E. arus pengenal: 6A;
F. putaran kendali;

Loop desain standar adalah 1-4, yang dapat ditingkatkan menjadi 5-6 loop kontrol sesuai kebutuhan pengguna.

Struktur pembatas perjalanan multi-fungsi tipe pembatas perjalanan multifungsi

Pembatas perjalanan multifungsi DXZ terdiri dari peredam rasio transmisi presisi tinggi dan besar, mekanisme kontrol memori mekanis, dan sensor yang disinkronkan dengan poros keluarannya

Prinsip kerja travel limiter multifungsi tipe DXZ

Sinyal perpindahan yang disinkronkan oleh pembatas perjalanan multifungsi DXZ dan mekanisme yang dikontrol dihubungkan dengan poros masukan pembatas melalui perubahan kecepatan katrol eksternal, dan diubah menjadi sinyal perpindahan sudut poros keluaran melalui perubahan kecepatan peredam. 3, pemasangan dan penyesuaian pembatas perjalanan multifungsi tipe DXZ, sumbu penyesuaian batas perjalanan multi-fungsi tipe DXZ yang sesuai dengan CAM memori dan sakelar mikro adalah: 1Z-1TZZ1WK; 2Z -- 2T -- 2Minggu; 3Z -- 3T -- 3Minggu; 4Z -- 4T -- 4Minggu;

Program penyesuaian pembatas perjalanan multifungsi tipe DXZ

A. Buka penutup atas, periksa dan kencangkan sekrup 2-M3x55.

B. Kendurkan mur M5.

C. sesuai dengan kebutuhan, mekanisme yang dikontrol dibuka ke posisi yang ditentukan (tanpa beban), kemudian sakelar mikro yang sesuai dengan kontrol mekanisme harus diaktifkan secara instan. Artinya, sesuaikan sumbu penyesuaian yang sesuai (Z) untuk membuat CAM memori (T) menekan kontak sakelar mikro (WK).

D. Kencangkan mur M5. (Mur harus dikencangkan, jika tidak maka akan menyebabkan gangguan memori).

E. mekanisme harus berulang kali dibongkar beberapa kali untuk memverifikasi keakuratan posisi memori. (Ulangi penyesuaian di atas jika salah).

F. memastikan lokasi memenuhi persyaratan; Kencangkan mur M5; Pasang penutupnya.

G. setelah mekanisme berfungsi normal, harus sering diperiksa apakah posisi kontrol memori diubah untuk memperbaikinya tepat waktu.
